該方案涉及一種電腦散熱風扇的鎖扣裝置，特別是指一種構造簡單，操作方便，且不用任何工具即可快速的將風扇裝置固定于散熱鰭片上方的一種散熱風扇鎖扣裝置。

 與電腦散熱風扇如圖1所示，該散熱器包括:一基座，在該基座固定有復數個散熱鱔片, 該散熱鰭片是由金屬薄片連續彎折成上、下兩端具有“U”形彎角的波浪狀方形散熱區域，而且于該散

熱區域頂面中央位置可將風扇固定于其上組合而成。使用時是通過基座;底部的中央接觸面與主機板上的微處理器(CPU) 相接觸，并由該散熱鰭片將CPU在運作時產生的熱能傳導出去，且可進

一步地配合風扇將熱量強制地散到電腦主機外，以達到散熱的目的。

 上該電腦散熱風扇固定于散熱鰭片上的方法。由于在用金屬薄片折成的散熱鰭片，上無法設有螺孔或螺帽，故均在散熱鰭片頂面或外圍加設一框架，再于框架中央開設一-大的通風口51, 與

風扇的固定孔對應，在其四周設有螺孔，用螺絲將風扇鎖固于框架之上，以便對散熱鰭片進行散熱。上述已知電腦散熱器，其在將風:扇固定于散熱鰭片上時，必需加設一框架及用工具將風扇

用螺絲鎖固于框架上，制造成本高，費工費時，且施工操作不便。

 本裝置的主要目的，即在于提供一種電腦散熱風扇的鎖扣裝置，其構造簡單，制造成本低廉，且不用任何工具即可快速地將風扇鎖固于散熱鰭片上。

 該目的是這樣實現的:一種電腦散熱風扇的鎖扣裝置，包括一底部可與微處理器頂面相接觸的基座及設于基座頂面的復數散熱鰭片，在該復數散熱鰭片所形成的散熱區域頂面上固定有風扇，

固定風扇的扣具是由二個形狀相同的扣件組成，每一扣件呈90°，左右呈長方形，且在該扣件上端二側各具有一對應于風扇固定孔的勾部，另于扣件的底緣至少設有一扣于散熱鰭片最外側預

設的扣孔的勾部，并于，上端的勾部與下緣勾部間由一弧形彈性臂連結。

 依據上述構造組合使用時，將扣件上端的勾部置入風扇的固定孔內，另將扣件下緣的勾部壓入散熱鰭片最外側預留的扣孔內，通過其間彈性臂的彈力將風扇夾持于散熱鰭片上，而達到輕易

且快速地將風扇組合固定于散熱鰭片上的功效。

 為使貴審查委員對本實用新型的構造、裝置及其特征能有更深一層的認識與了解，茲舉一較佳的可行實施例并配合圖式詳細說明如下:

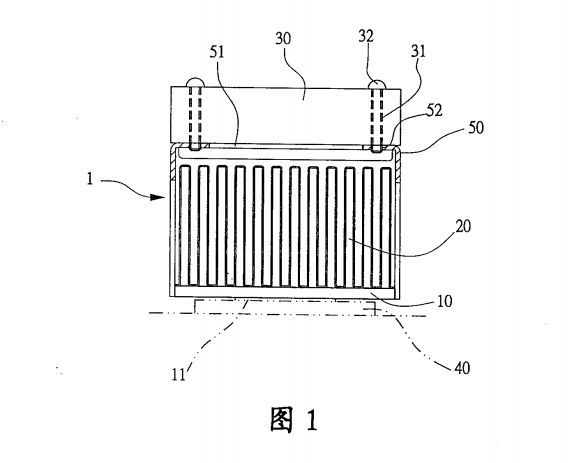

 圖1是已知電腦散熱器的平面組合實施例圖。

 圖2是本實用新型的立體分解圖。

 圖3是本實用新型的立體組合圖。

 圖4是本實用新型的平面組合實施例圖。

 請參閱圖2、3本實用新型電腦散熱器1是組裝于電腦主機板上用于對CPU的散熱，該散熱風扇主要包括一個在底部可與微處理器( CPU)頂面相接觸的基座,及設于基座頂面的復數散熱鰭片，在

該復數散熱鱔片所形成區域的頂面設有一凹陷空間，而可將一風扇完全收容于該凹陷空間內并得以固定，以達到易組合及體積小的型態;固定風扇的扣具是由二個形狀相同的扣件組成，每一扣

件由側視圖看呈90°，左右則呈長方形，且在該扣件。上端二側各具有一勾部對應于風扇的固定孔,另于扣件的底緣至少設有一勾部扣于散熱鱔片最外側預設的扣孔,并于上端的勾部與下緣勾

部62間由一弧形彈性臂連結。

 依據構造再參閱圖4，該裝置等同圖1型態組合使用時，是將扣件上端的勾部置入風扇的固定孔內，另將扣件下緣的勾部壓入散熱鱔片最外側預留的扣孔內，并通過其間彈性臂的彈力將風扇

夾持于散熱鰭片上，而不用任何工具即可輕易且快速地達到將風扇組合固定于散熱鰭片上的功效。該裝置可省去加設如圖1所示的已知散熱鰭片，上方的框架與螺絲等而可節省制作及材料成本

。
